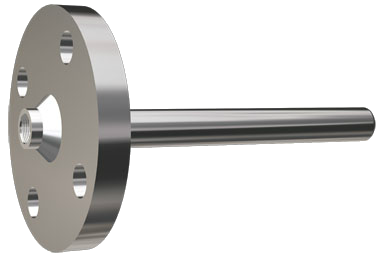

Предназначены для защиты датчиков температуры от механического или химического воздействия рабочей среды при их установке в сосуды под давлением, трубопроводы и другие объекты, требующие дополнительной защиты датчика.
Запросить цену
|
Технические характеристики
Технические характеристики гильз защитных ЮНКЖ 024
|
Модификация |
Давление номинальное РN, МПа (кгс/см2) |
Проход условный DN |
D, мм |
d, мм |
maxØ датчика*, мм |
Монтажная длина гильзы защитной L, мм |
Погружная длина гильзы U, мм |
|
|
от |
до |
|||||||
|
ЮНКЖ 024 |
от 0,1 до 40,0 (от 1 до 400) |
от 25 до 100 |
16 |
— |
8 |
120
|
1300
|
U=L-(10…16) |
|
18÷35 |
— |
10 |
||||||
|
22 |
17,5 |
10 |
||||||
Примеры обозначения гильзы ЮНКЖ 024
ЮНКЖ 024-02.50.63-G1/2.Н-C13.S-18-630/150 — гильза защитная модификации 024, фланец исп. 2 (ГОСТ 12815) DN-50 мм, PN-6.3 МПа. Для датчика с резьбой G1/2 с Неподвижным штуцером. Материал чехла и фланца С13 (10Х17Н13М2Т), чехол с покрытием (S), диаметр рабочей части 18 мм, монтажная длина 630 мм, длина покрытия 150 мм.
