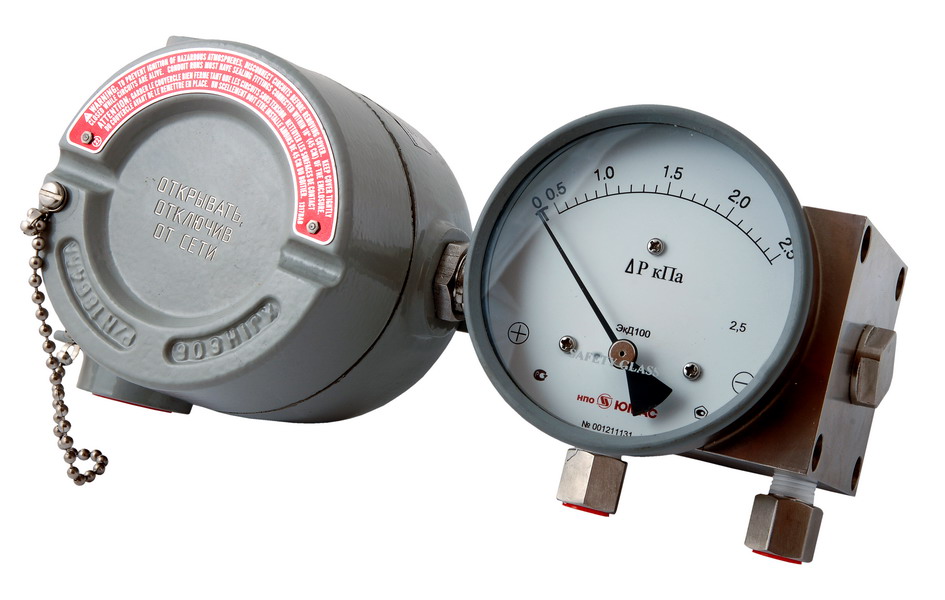

Взрывозащищённые дифманометры от 1 кПа — 1ExdIICT4

Маркировка взрывозащиты 1Ex d IIB T4 Gb Х или 1Ex d IIC T4 Gb Х

Диаметр корпуса,мм 80, 100, 160

Класс точности 2,5 по возрастанию

Диапазон измерения

• серия 200:
— от 0 до 50/ 75/ 100/ 160/ 200/ 250/ 300/ 350/ 400/ 500/ 600/ 700/ 900/ 1000 кПа
— от 0 до 0,5/ 0,75/ 1/ 1,6/ 2/ 2,5/ 3/ 3,5/ 4/ 5/ 6/ 7/ 9/ 10 бар

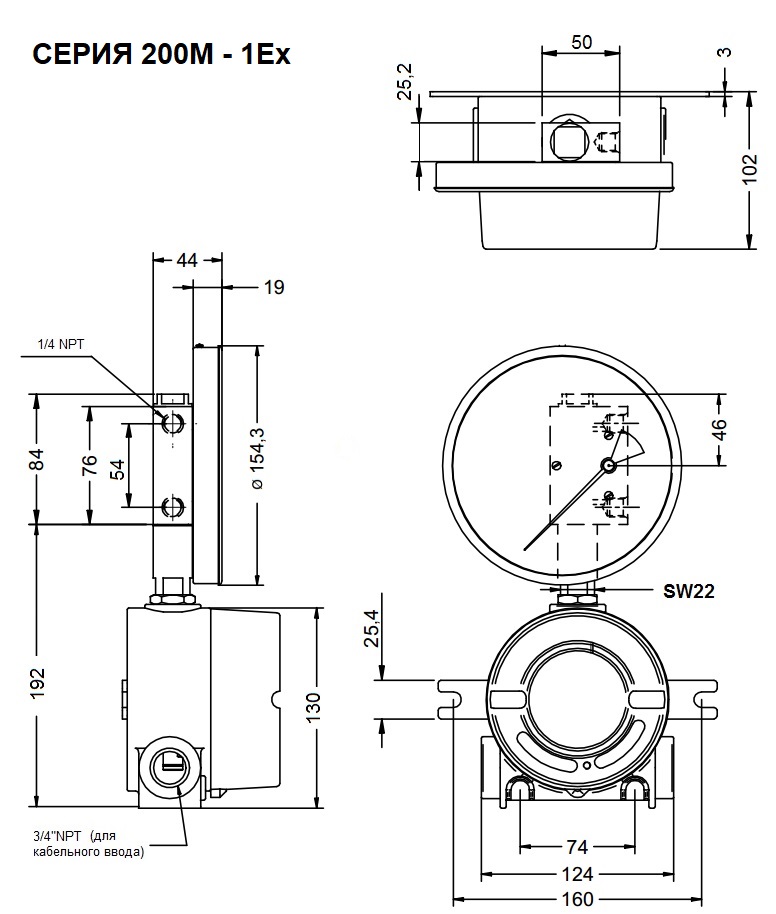

• серия 200М (со встроенной мембраной)
— от 0 до 35/ 50/ 75/ 100/ 200/ 250/ 400/ 700 кПа
— от 0 до 0,35/ 0,5/ 0,75/ 1/ 2/ 2,5/ 4/ 7 бар

• серия 300М (со встроенной мембраной)
— от 0 до 7,5/ 25/ 50/ 75/ 100/ 160/ 200/ 250/ 300/ 400 кПа
— от 0 до 0,075/ 0,25/ 0,5/ 0,75/ 1/ 1,6/ 2/ 2,5/ 3/ 4 бар

• серия 400М (со встроенной мембраной)
— от 0 до 0,25/ 0,5/ 1,0/ 1,25/ 2,5/ 6 кПа
— от 0 до 100/ 125/ 250/ 600  mm H2O

Статическое давление (рабочее)

• серия 200:
0…200 бар — для алюминия и латуни
0…400 бар — для стали нержавеющей и монеля
Диапазон срабатывания уставок — от 20 % до 100%

• серия 200М (со встроенной мембраной)
0…200 бар
Диапазон срабатывания уставок — от 30 % до 100%

• серия 300М (со встроенной мембраной)
0…100 бар
Диапазон срабатывания уставок — от 30 % до 100%

• серия 400М (со встроенной мембраной)
0…35 бар
Диапазон срабатывания уставок — от 40 % до 100%

Электрические контакты 1 или 2 контакта SPST или SPDT

Штуцер

латунь, сталь нержавеющая,
2х1/4NPT

Циферблат алюминиевый сплав, белый, шкала чёрная

Корпус нержавеющая сталь

Части контактирующие с измеряемой средой нержавеющая сталь, латунь , алюминий или монель

Стекло техническое

Степень защиты IP65

Климатическое исполнение У2 по ГОСТ 15150-69

Температура окружающей среды

0… +60 °С — для серии 200,
-20… +60 °С — для серий 200М, 300М и 400М

Температура измеряемой среды до +80 °С

Виброзащищённость группа L3 по ГОСТ Р 52931-2008

Масса

— корпус ∅ 80мм — 5,3кг
— корпус ∅ 100мм — 5,3кг
— корпус ∅ 160мм — 5,5кг

Средний срок службы 10 лет

Опции

• заводской номер (по умолчанию)
• пломбировка корпуса
• коррозионностойкое исполнение
• специальная шкала (черта, зоны)
• электрические контакты (SPST и SPDT)
• стекло многослойное безопасное
• кислородное исполнение О2
